自粘改性瀝青防水卷材分為二類：一類是以膠質(zhì)蠕變自粘膠涂蓋基材表面并復(fù)合隔離材料制造而成的高性能無胎自粘防水卷材。一類是以聚酯氈為胎體，以合成橡膠和優(yōu)質(zhì)重交瀝青為主料，配置成的膠質(zhì)蠕變自粘膠，涂蓋胎基表面并復(fù)合隔離材料制造而成的自粘卷材。該類產(chǎn)品具有極強(qiáng)的粘結(jié)性能和自愈性，適應(yīng)高低溫環(huán)境下施工。該類產(chǎn)品耐低溫性能好，是地鐵、隧道和不可動(dòng)火現(xiàn)場(chǎng)Z佳的防水、防潮和密封材料，還適用于管道的防水、防腐工程。

隔離材料的介紹

自粘防水卷材一般是有兩種離型膜做為隔離材料，一種是PE離型膜，一種是PET離型膜。

PET離型膜底材是PET，就是在PET薄膜的表面涂上一層硅油，以降低PET薄膜表面的附著力，達(dá)到離型的效果。常規(guī)厚度從25um至150um。有冷熱撕和光啞面之分，經(jīng)過防靜電和防劃傷處理，產(chǎn)品具有很好的吸附性和貼合性。PET膜耐溫性很高，耐溫性≥220℃，斷裂延伸率一般在30%左右。

PE離型膜就是在PE薄膜的表面涂上一層硅油，以降低PE薄膜表面的附著力，達(dá)到離型的效果，其耐溫性≤130℃；斷裂延伸率200%；剝離力≤0.25N/25mm；殘余粘著率≥70%。

兩種隔離膜分析不易揭開膜的影響因素

第一：生產(chǎn)卷材時(shí)出料溫度超過了隔離膜的耐受溫度。

生產(chǎn)時(shí)各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度，有的廠家生產(chǎn)線沒有降溫設(shè)備很難達(dá)到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產(chǎn)，這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用，同時(shí)隔離膜也會(huì)出現(xiàn)褶皺嚴(yán)重影響產(chǎn)品的外觀。

第二：生產(chǎn)出來的卷材不能及時(shí)的進(jìn)行冷卻降溫處理。

卷材從涂油鍋出來以后需要經(jīng)過幾道冷卻水來進(jìn)行柔性的降溫過程，可有時(shí)冷卻水會(huì)比較高，不能及時(shí)的對(duì)卷材表面進(jìn)行降溫處理，致使卷材長時(shí)間處于較高的溫度中，使得卷材揭不開膜。

第三：夏季施工時(shí)溫度造成的不易揭開。

夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會(huì)在施工時(shí)卷材表面溫度能達(dá)到60-70℃；而有的工地存放條件較差，若放置于太陽底下卷材就極易因?yàn)闇囟冗^高而傾斜；這兩種情況均會(huì)致使卷材揭膜很困難。

自粘防水卷材在生產(chǎn)及施工時(shí)出現(xiàn)的問題

自粘類防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產(chǎn)及施工時(shí)易出現(xiàn)揭不開膜的現(xiàn)象，嚴(yán)重影響生產(chǎn)進(jìn)度和施工進(jìn)度。

自粘卷材在生產(chǎn)時(shí)如果揭不開膜，受膠料的出料溫度影響很大。如果溫度超過160℃，PE隔離膜上的硅油會(huì)跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。見圖1揭膜難易程度跟出料溫度的關(guān)系圖（縱坐標(biāo)代表生產(chǎn)時(shí)膠料的出料溫度，橫坐標(biāo)代表揭膜的難易程度，難易程度從0-8作為標(biāo)識(shí)，8代表Z難揭，即揭不開。）

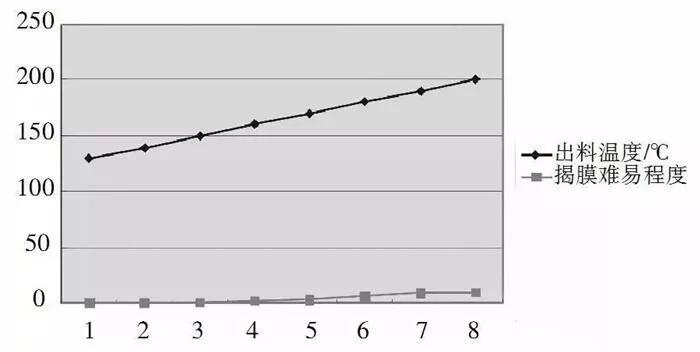

                                                                       圖1揭膜難易程度跟出料溫度的關(guān)系圖

跟生產(chǎn)線的冷卻水的溫度有關(guān)系，冷卻水在生產(chǎn)時(shí)起到一個(gè)至關(guān)重要的作用，如果生產(chǎn)出來的卷材不能及時(shí)得到很好的降溫，那么嚴(yán)重時(shí)會(huì)把隔離膜表面燙壞，嚴(yán)重影響產(chǎn)品的外觀及質(zhì)量。見圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖（縱坐標(biāo)代表生產(chǎn)時(shí)冷卻水的溫度，橫坐標(biāo)代表揭膜的難易程度，難易程度從0-6作為標(biāo)識(shí)，6代表Z難揭，即揭不開。）

                                                                               圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖

卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度、設(shè)備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時(shí)，揭膜狀態(tài)是良好的。

夏季生產(chǎn)時(shí)切記配方不可做的太粘，滿足指標(biāo)要求即可。因?yàn)橄募緶囟冗^高，自粘類卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數(shù)較高，所以卷材在工地若露天存放時(shí)溫度很高，若太粘極易揭不開隔離膜，給施工造成很大的難度。

配方的原因

配方中使用的油份過多或是一些廢機(jī)油之類的，在生產(chǎn)出的卷材在存放的     短時(shí)間內(nèi)就是極易析出，析出的油份會(huì)導(dǎo)致卷材粘性下降，另一方面還會(huì)跟隔離膜上的硅油起反應(yīng)，使得隔離性下降，揭不開膜。

隔離膜的原因

由于PE隔離膜的耐高溫指數(shù)低，所以在涂覆硅油的烘干溫度也不能過高

如果生產(chǎn)時(shí)出料溫度超過了硅油的烘干溫度就會(huì)膠料份硅油相容，失去隔離性。

施工環(huán)境的影響

夏季外界溫度較高，卷材本身吸熱指數(shù)較高，如果卷材在工地暴曬在陽光下，卷材表面溫度達(dá)到40-50℃左右時(shí)就極易揭不開膜，更況施工時(shí)有時(shí)卷材需要鋪貼在混凝土上，經(jīng)過暴曬以及混凝土的表面溫度，卷材極易達(dá)到50-60℃左右，這個(gè)時(shí)候如果揭膜更是難上加難。

夏季生產(chǎn)自粘卷材時(shí)要特別關(guān)注生產(chǎn)時(shí)的出料溫度和冷卻水的溫度，生產(chǎn)出來后把卷材模仿工地情況施工一下，防止在工地出現(xiàn)揭不開膜的現(xiàn)象。

提示：

1. 夏季生產(chǎn)自粘卷材時(shí)出料溫度不可超過160℃。

2. 生產(chǎn)時(shí)的冷卻水的溫度不可超過40℃。

3. 生產(chǎn)時(shí)自粘卷材要完全沒入水槽中，而不是漂浮于水上面。

4. 配方要做的即硬又粘，而不是即軟又粘。

5. 建議施工工地把卷材放置在陰涼處，盡量不要在中午溫度較高時(shí)施工。
